產品說明
采用編碼器作為位置反饋，可對位置偏差進行實時補償，從根本上解決傳統步進電機丟步的問題；
可根據負載和速度實時調整電流大小，運行更平穩，電機發熱更低；
相對于開環步進，明顯提升電機的高速性能；
脈沖和方向輸入電平支持5V和24V，滑撥開關選擇；
4位撥碼，可設定16檔細分，滿足大部分客戶的需求；
可撥碼改變電機旋轉方向；
有上電自整定功能，撥碼可選；
支持單雙脈沖模式，撥碼可選；
指令平滑時間撥碼可選，方便調試，提高電機運行時的平穩性；
兩路數字輸入信號：使能信號輸入和報警清除信號輸入；
三路數字輸出信號：報警信號輸出，到位/Z信號輸出，抱閘信號輸出；
具有過流、過壓、堵轉檢測、失步補償?shù)缺Ｗo(hù)功能。
產品規格
|
驅動器型號 |
DP3F-305 |
DP3F-705 |
DP3F-808 |
|
|
輸入電源電壓（VDC） |
20~50 |
20~50 |
20~80 |
|
|
輸出電流峰值（A） |
1~3 |
1~7 |
1~8.4 |
|
|
匹配電機（機座） |
42 |
57/86 |
86 |
|
|
步進脈沖頻率（KHz） |
24V信號200K，5V差分信號500K |
|||
|
控制信號輸入電壓（VDC） |
5/24（滑撥開關設定） |
|||
|
使用 環境 |
使用場合 |
盡量避免粉塵，油霧及腐蝕性氣體 |
||
|
環境溫度 |
0℃～50℃ |
|||
|
最高工作溫度 |
60℃ |
|||
|
濕度 |
40%～90％ RH（不能結露或有水珠） |
|||
|
振動 |
5.9m/s2 Max |
|||
|
保存溫度 |
－20℃～65℃ |
|||
外形尺寸（單位：mm）

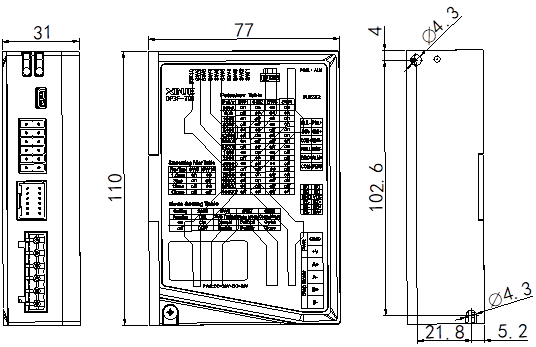

DP3F-305、DP3F-705

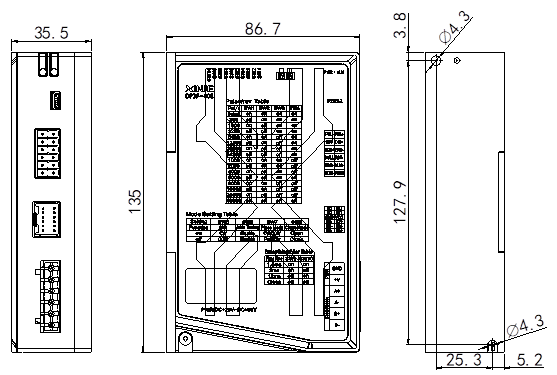

DP3F-808
