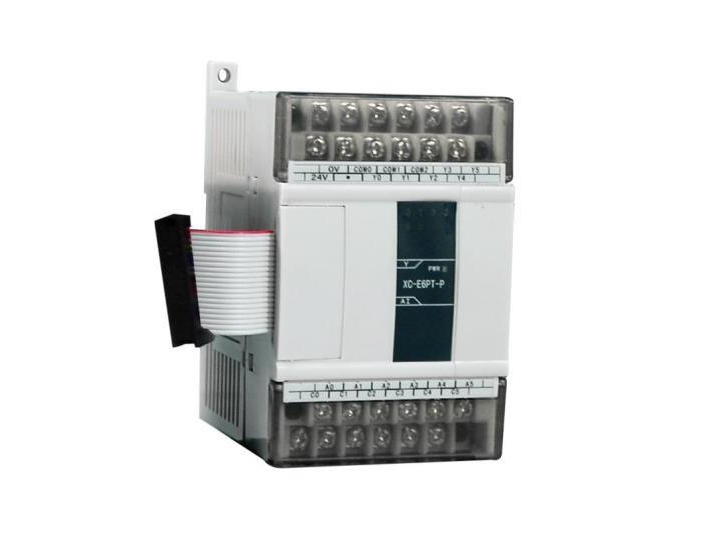

| 1： | 系列名稱 | XC |
| 2： | 指代擴展模塊 | E |
| 3： | 模擬量輸入點數 | 2、4、8 |
| 4： | 指代模擬量輸入 | AD |
| 5： | >模擬量輸入類型 | H：內部隔離處理，抗干擾性能更優 |
|
|
|
B：輸入為雙極性 |
|
型 號 |
功 能 |
|
XC-E8AD-H |
8通道模擬量輸入模塊(14bit)；前4路電壓、后4路電流 |
|
XC-E8AD-B |
8通道模擬量輸入模塊(14bit)；前4路電壓、后4路電流，均為雙極性 |
|
XC-E4AD-H |
4通道模擬量輸入模塊(14bit)；電流、電壓可選 |
|
XC-E2AD-H |
2通道模擬量輸入模塊(14bit)；電流、電壓可選 |
|
項 目 |
規 格 |
|
使用環境 |
無腐蝕性氣體 |
|
環境溫度 |
0℃~60℃ |
|
保存環境溫度 |
-20~70℃ |
|
環境濕度 |
5~95%RH |
|
保存環境濕度 |
5~95%RH |
|
安裝 |
可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
|
項目 |
電壓輸入 |
電流輸入 |
||||||
|
|
2AD-H |
4AD-H |
8AD-H |
8AD-B |
2AD-H |
4AD-H |
8AD-H |
8AD-B |
|
模擬量輸入范圍 |
0～5V、0～10V |
-5～5V、-10～10V |
0～20mA、4～20mA |
-20～20mA |
||||
|
最大輸入范圍 |
±15V |
0～40mA |
±20mA |
|||||
|
數字輸出范圍 |
14位二進制數（-8192~8191） |
|||||||
|
PID輸出值 |
0～K4095 |
|||||||
|
分辨率 |
1/16383（14Bit） |
|||||||
|
綜合精確度 |
1% |
|||||||
|
轉換速度 |
20ms/通道 |
|||||||
|
模擬量用電源 |
DC24V±10%，100mA |
|||||||

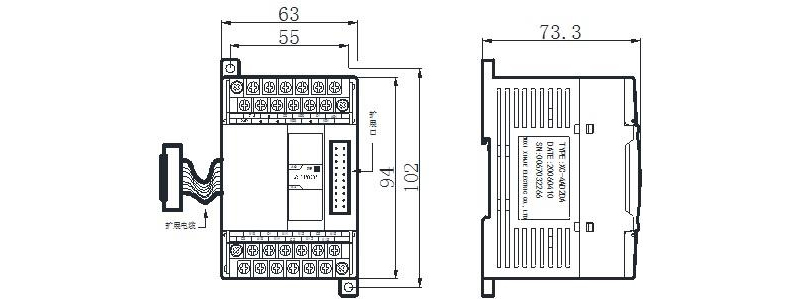

外觀尺寸圖（單位：mm）
